場效應管和晶閘管是電子電路中常用的開關型設備，但兩者有本質差異。場效應管包括結型場效應管JFET和金屬氧化物半導體場效應管MOSFET。晶閘管一般指可控硅，可控硅可分為單向可控硅SCR和雙向可控硅Triac。
什么是現場效應管。
這里主要介紹MOSFET。MOSFET有三個電極，分別是電網G、源S和漏D，其中電網G為控制端，源S和漏D為輸出端。從半導體的構成可分為NMOS和PMOS。這兩種MOS的電路符號如下圖所示

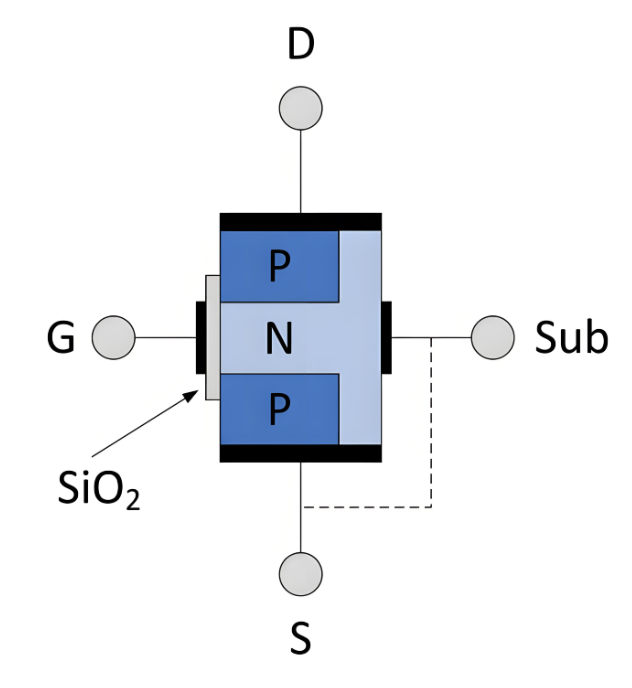

PMOS的基礎是n型半導體，VGS0時形成p型槽，因此稱為p型槽MOS的NMOS的基礎是P型半導體，VGS0時形成n型槽，因此稱為n型槽MOS。
MOS管是電壓驅動型設備，主要用于控制整流、功率開關、信號擴大等，應用廣泛。MOS管的通道依賴于VGS的電平，對于NMOS來說，在VGS0的情況下，NMOS是導游。否則，NMOS將截止。對于PMOS來說，VGS0，PMOS將導游，否則將截止。
晶閘管又稱可控硅，與場效應管相同，均為半導體設備，外形包裝基本相同，但電路用途不同。
▲TO-220封裝BT136雙向晶閘管。
▲TO-220封裝的n槽MOS場效應管。
晶閘管可分為單向晶閘管和雙向晶閘管兩種。它們可用于電子電路中的電子開關，用于控制負載的通關。它們可用于調節交流電壓，從而實現調光、調速和溫度。此外，單向晶閘管也可用于整流。
晶閘管在日常生活中被廣泛使用，像家庭用的聲控?zé)粢粯?，BT169、MCR100-6等小功率單向晶閘管作為電子開關驅動燈泡。在白熾燈泡的無級調光和風扇的無級調速電路中，通常使用BT136等大功率的雙向晶閘管實現調光和調速。
▲雙向晶閘管的電路符號。
▲MOS場效應管的電路符號。
場效應管屬于單極半導體設備，可分為結型場效應管和MOS場效應管兩種，各種場效應管有p槽和n槽?，F(xiàn)場效應管在電子電路中可以作為放大器件放大信號，也可以作為開關器件來控制負荷的斷路，因此現場效應管的用途比結晶閘管廣。
放大電路中，VMOS場效應管作為功率放大部件，在能夠提高音質的開關電路中，如果驅動馬達等大電流負荷，則選擇MOS場效應管作為電子開關，可以減輕前級驅動電路的負擔(如果選擇晶閘管，則需要從前級電路中吸收大的驅動電流)。
綜上所述，現場效應管和晶閘管的區別在于，現場效應管既可以擴大信號，也可以作為高速電子開關控制負荷的斷路，同時也可以實現調速、調光、調溫等功能，但晶閘管不能構成放大器的擴大信號，作為電子開關使用時，工作頻率也比現場效應管高。
