實時時鐘（Real-Time Clock，簡稱RTC）是一種專用的集成電路，用于提供精確的時間基準。32.768kHz晶振因其二進制分頻的便利性而成為RTC中最常用的時鐘源，確保RTC在各種應用場景中能夠提供可靠和準確的時間基準。
根據是否內部集成可以分為內置晶體RTC（Integrated Crystal RTC）與外置晶體RTC（External Crystal RTC）兩類。內置晶振RTC一致性更好，但靈活性較低且成本較高；外置晶振RTC具備更高的靈活性與更強的適應性，能夠更好地滿足不同應用場景和環境需求。然而，在32.768kHz晶振的選型中，由于晶體特性差異和電路設計復雜性，可能會導致匹配不佳，從而影響時鐘信號的精度和穩定性。
采用完整的 RTC 組合方案，包括優化的電路設計和精確的參數匹配，能夠顯著提高系統的整體精度和穩定性。本文將介紹YXC外置晶體RTC YSN8563搭配YXC 32.768kHz晶振的組合方案。
一、YXC時鐘芯片YSN8563介紹
YSN8563是一款為需要高精度時間管理和低功耗應用設計的實時時鐘芯片。其核心優勢在于卓越的時間保持能力以及較低的電流消耗特性，同時采用I2C總線技術，支持最高400Kbit/s的總線速度，顯著提升數據傳輸效率。YSN8563還具備豐富的功能集，包括但不限于可編程的日歷鬧鐘、定時器和周期性中斷功能，為用戶提供了靈活且高效的時間控制解決方案。
YSN8563產品圖
特征：
- 支持報警、定時器與中斷功能
- 工作溫度：-40℃~+85℃
- 低功耗：0.9μA（典型值）
- 供電電壓：1.2V~5.5V
- I2C總線通信接口
- 內置匹配電容
- 外置晶體：32.768kHz
- 封裝：SOP8 & TSSOP8
- Pin-to-Pin兼容PCF8563
詳細參數：
YSN8563由振蕩電路（Oscillator）、實時時鐘核心（RTC Core）、寄存器（Register）、電源管理（Power Management）、I2C接口（I2C Interface）以及中斷輸出電路（Interrupt/Fout）等構成。YSN8563的實時時鐘核心主要負責提供精確的時間管理，其時鐘信號和頻率源由內部振蕩電路與外部32.768kHz晶振共同提供。

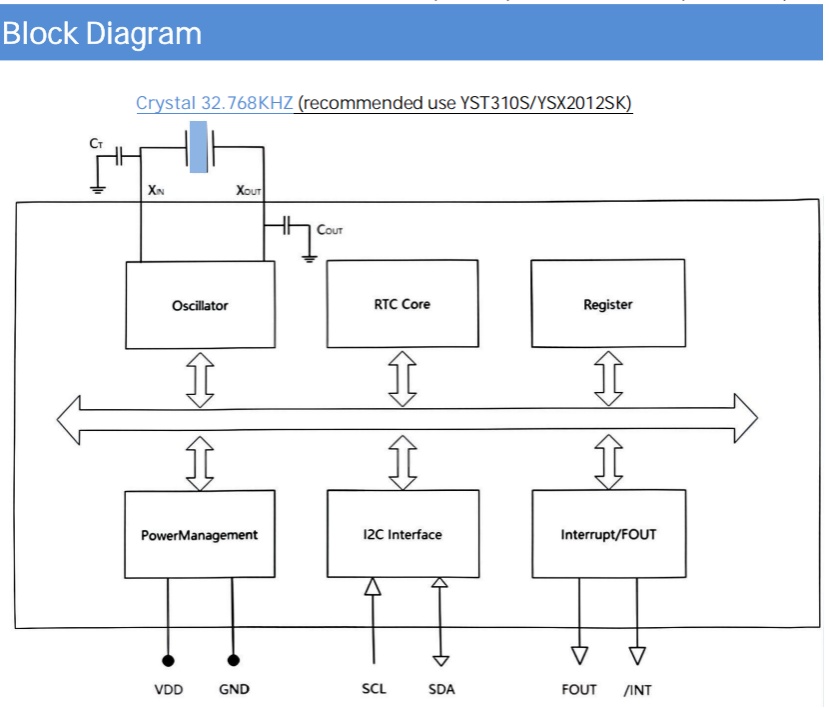

YSN8563構成框圖

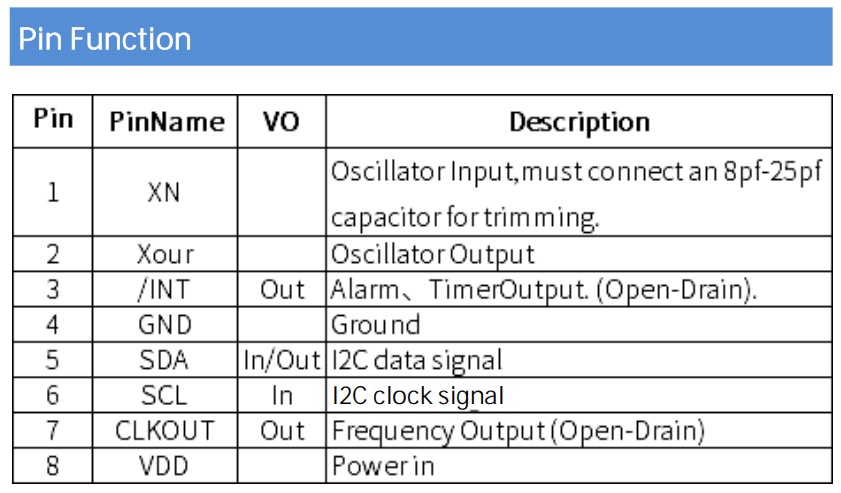

YSN8563引腳功能示意

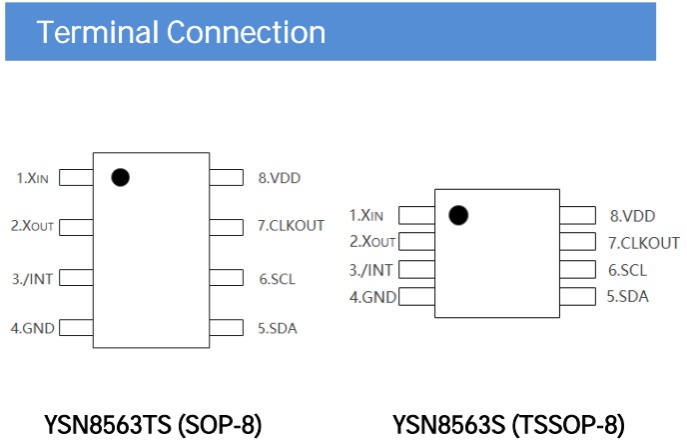

YSN8563封裝尺寸圖
YSN8563在技術參數和性能方面與PCF8563相當，能夠滿足替代需求。此外，YXC還提供詳盡的基礎方案設計和技術支持，有助于用戶在設計和開發過程中實現更高的準確性和可靠性。
- 32.768kHz晶振匹配方案
晶振是利用石英晶體的壓電效應制成的時鐘頻率器件，主要為電子系統提供高度穩定的時鐘信號，實現精準計時，確保系統各部件的同步運行。
32.768kHz晶振是一種低頻石英晶體諧振器，廣泛用于實時時鐘（RTC）和其他需要精確時間基準的電子設備中。YXC提供多種封裝形式的32.768kHz晶振，用于滿足多樣化方案設計需求。
|
產品系列 |
封裝尺寸 |
標稱頻率 |
頻率誤差 |
|
YSX1610SK |
1.6x1.0x0.5 |
32.768kHz |
±10ppm、±20ppm |
|
YSX2012SK |
2.0x1.2x0.6 |
32.768kHz |
±10ppm、±20ppm |
|
YST310S |
3.2x1.5x0.8 |
32.768kHz |
±10ppm、±20ppm |
?
YXC 32.768kHz產品列表
- RTC YSN8563 + 32.768kHz組合方案
選擇合適的32.768kHz晶振對于確保時鐘的準確性與可靠性至關重要。YXC提供的32.768kHz晶振與YSN8563芯片高度匹配，配套方案能夠確保RTC系統的精度和可靠性。
以下測試結果展示了RTC YSN8563搭配YXC 32.768kHz晶振實現的時鐘頻率穩定性。
測試條件：
1、RTC：YSN8563
- YXC外置晶振時鐘芯片
- 晶振：YST310S
- YXC 諧振器
- 標稱頻率：32.768kHz
- 封裝：3.2*1.5mm
- 負載電容：12.5pF
- 外掛電容：15pF
測試結果：
RTC時鐘方案頻率偏差為-3.8PPM，具備優異的頻率穩定性
|
測試條件 |
測試結果 |
||
|
RTC |
32.768kHz |
外掛電容 |
頻率偏差 |
|
YSN8563 |
YST310S?(CL=12.5pF) |
15pF |
-3.8PPM |
?

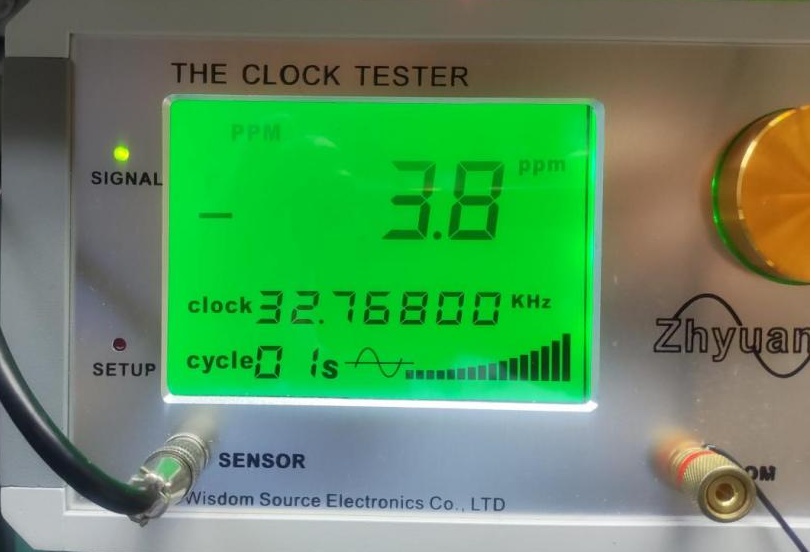

實際測試數據展示
YSN8563與32.768kHz晶振組成的時鐘方案，能夠在低功耗條件下實現精準的時間控制，適用于物聯網設備、可穿戴設備、工業自動化系統、汽車電子、遠程監控系統、智能電表及醫療設備等各類應用場景。該方案有效提升系統的能效、準確性和安全性，促進相關行業技術進步與產業升級。
